数维图数字孪生智慧电力三维可视化系统案例合集
  • 能源电力
  • 数字可视化
  • 数字大屏
  • 设计

能源电力的经济发展是中国式现代化的强大动力,是经济社会发展的必要生产要素,电力成本变化直接关系到工业生产、交通运输、农业生产、居民生活等各个方面,合理、经济的能源成本能够促进社会用能服务水平提升、支撑区域产业发展,加快推动经济社会转型。

场景展示


风能发电

“智慧风场”以数字化、信息化、标准化为基础,以管控一体化、大数据、云平台、物联网为平台,以数字孪生技术为辅助,以计算资源的弹性配置为保障,以异构计算(包括计算能力、计算方法和计算层次)为核心任务,高效融合计算、存储和网络,通过“人机网物”跨界融合,形成边缘+云端结合的全层次开放架构,实现不同层级的智慧,追求不断提升风电智能化水平(包括智能感知、智能运维、智能控制、智能决策)目标,完成更加友好和安全、高效、可靠的能源供应。

1.效果展示

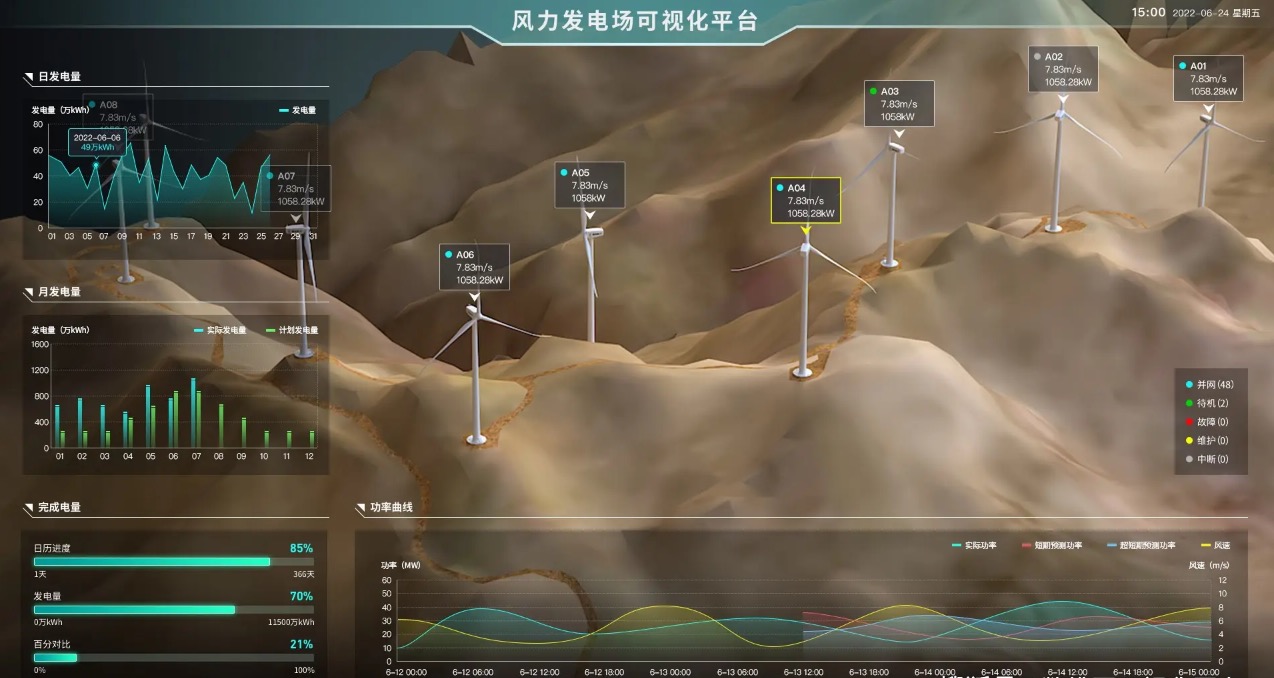

针对风场所覆盖范围,对其进行三维模型建设,还原风场三维空间环境。将可视化将设备的实时运行参数接入两侧的2D面板,包括环境情况、实时指标、机组状态、环境参数、发电统计、风机数量等信息进行监控展示。构建风电场机组全面的生产感知力,实现环境、电量、性能可视化。

2.核心部件

在三维可视化系统中,管理人员可通过系统对设备内部结构进行实时监控,包括风机叶片、塔筒等核心部件的动态监测,并且通过系统对设备进行远程控制、定时控制、联动控制等多种控制操作,及时发现风电机损耗情况,及时检测修复,保障风电场的安全运维。

光伏发电

“智慧光伏”采用典型的物联网架构,由感知层、网络层、应用层三部分构成,基于智能通讯技术,依托云计算、大数据、数字孪生等技术,提供实时的信息监控、诊断分析和故障报警功能、运维管理、区域调度中心,实现安全、低碳、高效的智慧光伏管理。

1.效果展示

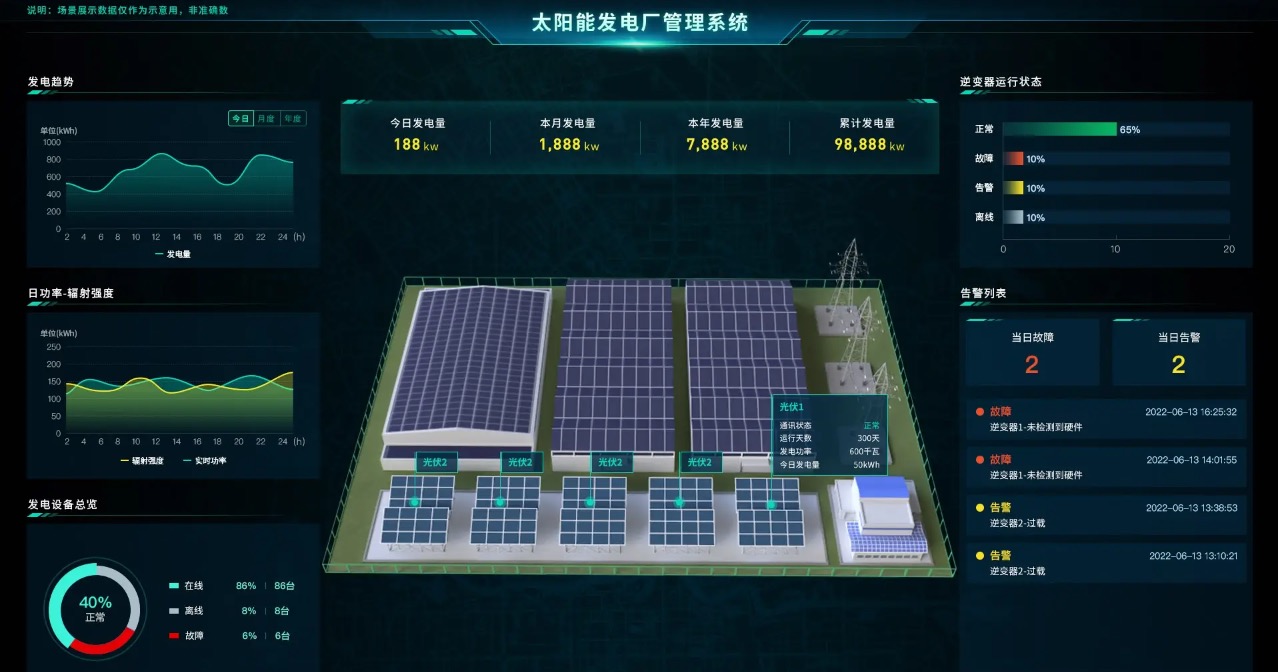

针对光伏电站所覆盖范围,对其进行三维模型建设,还原电站三维空间环境。将设备运行的实时参数接入到左右两侧的2D面板,展示运维中心及光伏场站总体生产经营信息,包括环境参数、发电量统计及计划、今日报警/未读报警、接入逆变器数量/逆变器总容量等。

2.电子围栏

针对光伏电站围栏区域,当船舶靠近或入侵电子围栏时,及时出现特定的告警信息,并在现场和监控中心发出声光报警,以及采用视频拼接技术实现周围围墙区域的大范围监控,避免查看多个画面而导致遗漏现象的发生。

火力发电

“智慧火力火电厂”利用物联网、人工智能、大数据等现代信息技术,将火电厂的传统控制系统和新型智能技术相结合,以自动控制为基础,以数据管理为核心,实现设备控制更加自主、生产管理更加智能、风险决策更加科学的全新电力生产组织形态与管理模式。从而提高能源利用效率,减少污染,改善社会环境。

1.效果展示



利用三维建模对电厂进行数字孪生,在线搭建火电厂三维可视化数字运营平台,以三维场景为主,2D 数据面板为辅,可视化展示火电厂各区域的建筑、设备、人员、环境等情况。对火电厂安全生产、设备维护、数据监测、远程控制、故障诊断、能源管理等模块进行全方位的智能化管理,构建安全、高效、绿色的智慧火电厂体系。

2.机组监测

在场景内查看机组负荷、汽机转速、给水流量等机组主要参数的实时数据,进行电力设备状态检修、厂站智能运行、大数据辅助决策等,开展火电厂的数字化、无人化管理。将 2D 和 3D 无缝融合,通过图表的数据绑定,利用不同样式的图表统计方式统计总装机容量、机组实时功率;日发电量、月发电量、总发电量数据等生产指标,保证火力发电厂运行的安全性、经济性。

水力发电

智慧水电站是利用先进的信息技术和智能技术,对水电站进行智能化改造,以提高水电站的运行效率、安全性和环保性能。智慧水电站的核心技术包括物联网、大数据、云计算和人工智能等。

1. 效果展示

针对水电站所覆盖范围,对其进行三维模型建设,还原水电站三维空间环境。可视化将设备的实时运行参数接入两侧的2D面板,包括水位流量、环境情况、实时指标、机组状态、环境参数、发电统计等信息进行监控展示。构建水电站发电机组全面的生产感知力,实现环境、电量、性能可视化。

2.设备仿真

通过数维图三维仿真动画,全方位表现水轮发电机组蜗壳、导水机构、转轮、机组大轴、发电机定子、发电机转子等主要部件,1:1 还原机组拆解与组装原理。实现了在数字世界对物理实体状态和运行的全面精准呈现。

智慧变电站

变电站是一个用于转换、分配和控制电力的设施。它通常位于发电厂和电力用户之间,将高压电力转换为适用于电网传输和供电的低压电力。变电站还可以提供电力的进出口接口,并能对电力进行监测、保护和控制。在电力系统中起到重要的作用,确保电力的安全、可靠和高效传输。

使用 3D 可视化场景,并创建动态的数字化变电站模型。


1.效果展示

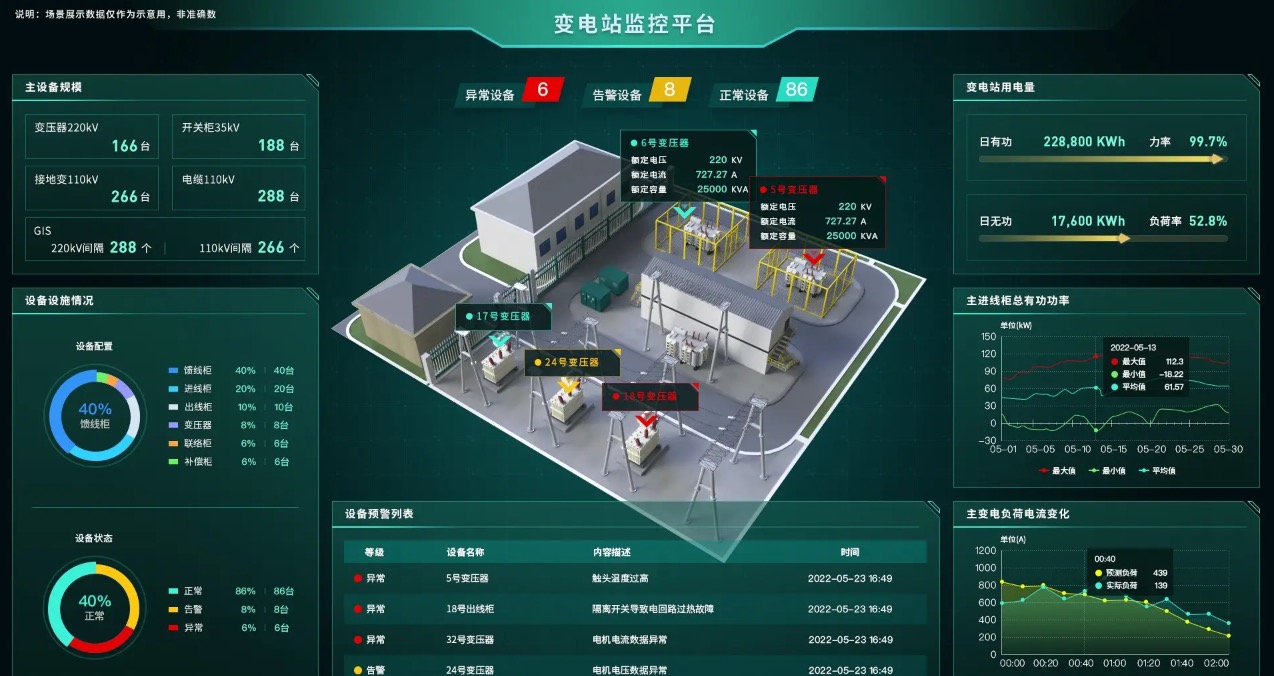

对变电站的建筑及周边环境构建3D仿真模型,在可视化界面上呈现变电站的高精度模型以及相关的业务数据等信息,对内可以用于变电站内部管理人员对变电站全局状况进行查看,对外可以给用户带去优质的视觉体验。

2.智慧巡检

在三维系统中,可事先预设好几种路线后,以第三人称方式该路线上的监控设备进行轮询查看,达到线上巡检的目的。

同时在巡检的路线上,可以实时查看设备运行状态以及堆场的实时数据,运管人员无须到厂区现场,即可实时线上巡检,通过全局查看的巡检路线,规避重叠或漏检区域,提高巡检的效率和效果。

实现价值

能源电力的数字化升级是电力系统发展的必然趋势,也是国家能源战略的重要组成部分。数字孪生智慧电力三维可视化系统以数字为载体,实现从电力生产、转化、用电、管理全生命周期的数据监测、数据融合、数据显示、设备维护联动管控。助力各产业体系走向自感知、自决策、自执行、自适应的新模式。
