在工程领域，有一种图特别重要——工艺流程图（PFD）。
它就像生产的“导航地图”，能清晰展示工艺步骤，帮助工程师进行 规划设计、设备选型、操作指导和故障排查。

一张好的工艺流程图，不仅能减少沟通成本，还能让工程师一看就明白。那问题来了：怎样画，才算是一张让人称赞的工艺流程图呢？

一、明确目的和范围

在动笔前先想清楚：

• 这张图是用来指导新工厂建设？

• 还是用于优化现有流程？

• 亦或是帮助操作员看懂工艺步骤？

不同目的，决定了图的详略程度。范围也要划清，避免“画太大太杂”或“画太小遗

二、 符号要标准、统一

工艺流程图的“语言”就是各种符号。

• 泵 = 圆圈 + 箭头

• 换热器 = 两个同心圆 + 平行线

• 管道 = 不同线型（实线/虚线）

一定要用 行业标准符号（如 ISO 符号），大小比例统一，避免歧义。遇到特殊设备没有标准符号？——加注释！

三、布局要清晰直观

• 流程顺序：从原料进 → 设备处理 → 产品输出，按物料流向排列。

• 减少交叉：避免管道绕来绕去，让人看不懂。

• 分区展示：比如“原料预处理区 / 反应区 / 精制区”，一目了然。

记住：工程师看图就像看地图，清晰、直观才好用。

四、标注要准确

• 设备：名称 + 编号

• 管道：规格 + 流向

• 物料：名称 + 流量

• 操作条件：温度、压力、关键控制点

关键部位可用 颜色/特殊符号 标注，并加文字说明，提醒重点关注。

五、审核和优化不可少

初稿完成后，别急着定稿！

• 工艺工程师：看流程是否合理

• 设备工程师：看设备选型是否合适

• 安全工程师：查隐患

• 一线人员：提可操作性建议

多轮审核 → 修改完善 → 最终形成可靠的高质量流程图。

一张好的工艺流程图，要做到：
👉 目的明确 + 符号规范 + 布局合理 + 标注完整 + 多方审核。

它不仅是“画得漂亮”，更是工程建设、生产运营的核心技术支撑。
一张优秀的流程图，能让工程更高效、更安全、更稳定。

如需专业的工艺流程图设计服务，欢迎联系 北京创优设。我们拥有经验丰富的工程设计团队，能够根据您的需求提供：

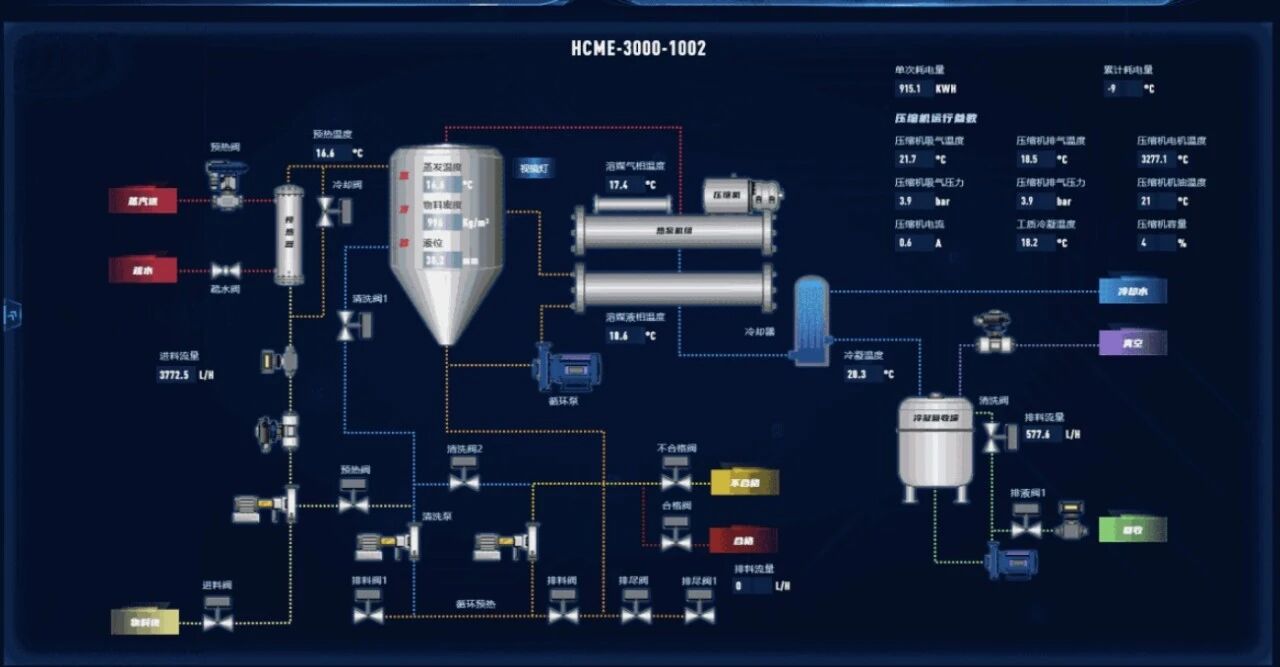

•  二维工艺流程图 —— 清晰直观，规范专业；

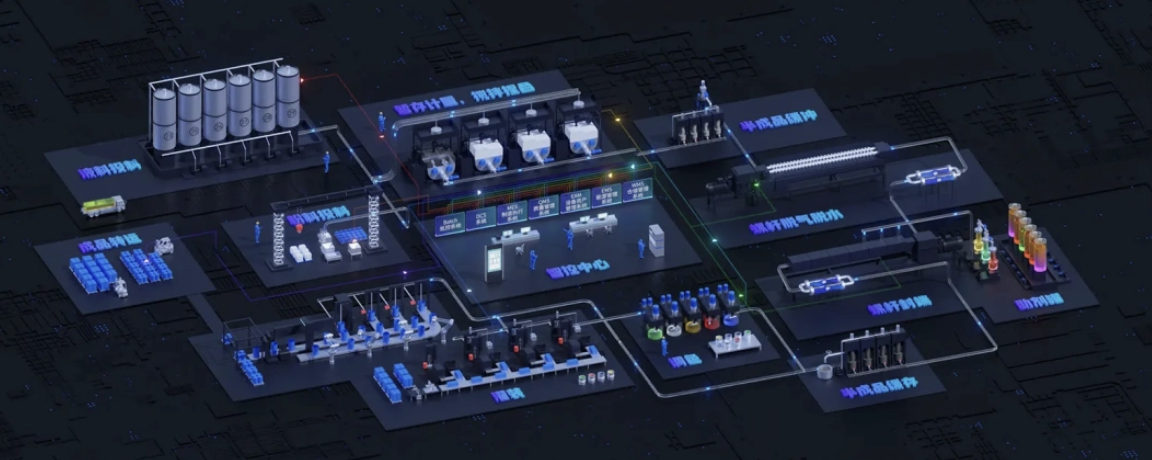

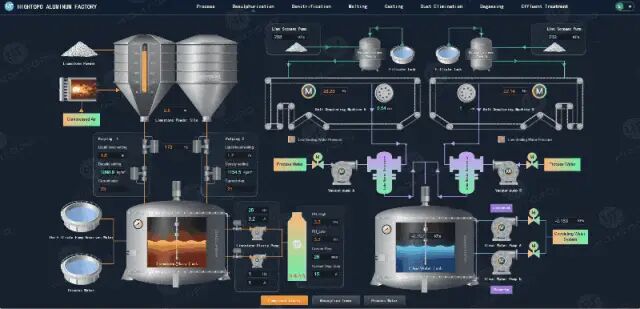

• 三维可视化流程图 —— 真实还原，沉浸展示；
